ПвБаШвnrЭ-ХЛ
Хладостойкое исполнение (ХЛ)
Бронированный
Одиночной прокладки
С экраном
Хладостойкое исполнение (ХЛ)БронированныйОдиночной прокладкиС экраном
Описание:

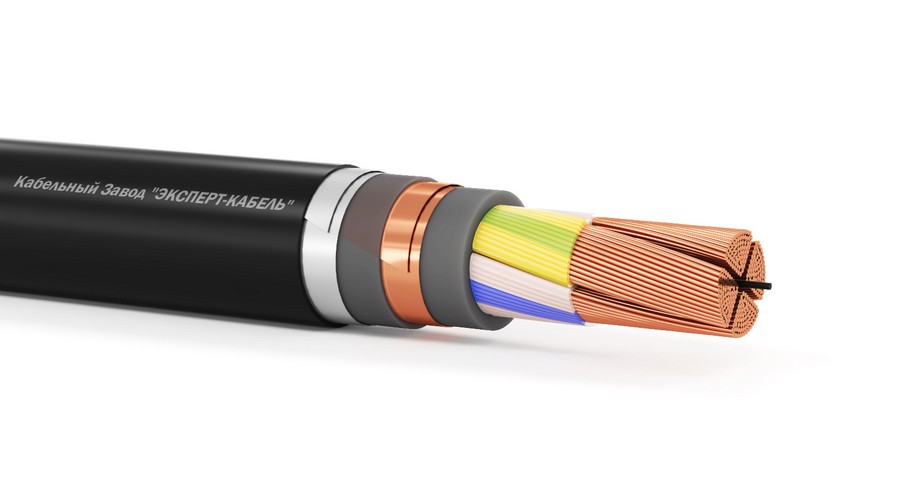

Кабели силовые термоиндикаторные с медными токопроводящими жилами, изоляцией из сшитого полиэтилена, внутренней оболочкой из холодостойкого поливинилхлоридного пластиката, медным экраном, броней из алюминиевых лент, защитным шлангом из холодостойкого поливинилхлоридного пластиката.
Аналогом является: ПвЭБаШв-ХЛ, ПвЭБаШвЭ-ХЛ
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Изоляция:
сшитый полиэтилен
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкий ПВХ пластикат
Экран:
медный
Разделительный слой:
холодостойкий ПВХ пластикат
Броня:
алюминиевые ленты
Защитный шланг:
холодостойкий ПВХ пластикат
Термоиндикация:
не обратимая
Кабели силовые термоиндикаторные марки ПвБаШвnrЭ-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Допускается применение кабелей для прокладки в земле (в траншеях).
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях с пониженной температурой до -60°С. При груППnrовой прокладке обязательно применение средств огнезащиты.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Допускается применение кабелей для прокладки в земле (в траншеях).
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях с пониженной температурой до -60°С. При груППnrовой прокладке обязательно применение средств огнезащиты.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Материал изоляции:
сшитый полиэтилен
Маркировка:
цветовая:
основные токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтая
Материал внутренней оболочки:
холодостойкий ПВХ пластикат
Материал защитного шланга:
холодостойкий ПВХ пластикат
Тип экрана:
медный
Тип брони:
алюминиевые ленты
Хладостойкое исполнение (ХЛ):
да
Класс пожарной опасности по ГОСТ 31565-2012:
О1.8.2.5.4
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+90
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
кабели силовые на напряжение 0,66; 1 кВ - 27.32.13.110
кабели силовые на напряжение 3 кВ - 27.32.14.110
Стандарт изготовления:
кабели силовые на напряжение 0,66; 1 кВ - ТУ 27.32.13-042-29225139-2024
кабели силовые на напряжение 3 кВ - ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ:
ГОСТ 31996-2012
