ПБаПnrЭнг(А)-FRHF-ХЛ
Огнестойкое исполнение (FR)
Хладостойкое исполнение (ХЛ)
Бронированный
Безгалогенный (HF)
Групповой прокладки
С экраном
Огнестойкое исполнение (FR)Хладостойкое исполнение (ХЛ)БронированныйБезгалогенный (HF)Групповой прокладкиС экраном
Описание:

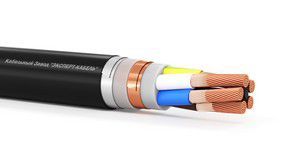

Кабели силовые термоиндикаторные с медными токопроводящими жилами, термическим барьером поверх токопроводящих жил, изоляцией и внутренней оболочкой из холодостойкой полимерной композиции, не содержащая галогенов, медным экраном, броней из алюминиевых лент, защитным шлангом из холодостойкой полимерной композиции, не содержащая галогенов.
Аналогом является: ПЭБаПнг(А)-FRHF-ХЛ, ПЭБаПЭнг(А)-FRHF-ХЛ
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Термический барьер:
обмотка двумя слоями слюдосодержащих лент
Изоляция:
холодостойкая полимерная композиция, не содержащая галогенов
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Экран:
медный
Разделительный слой:
холодостойкая полимерная композиция, не содержащая галогенов
Броня:
алюминиевые ленты
Наружная оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Термоиндикация:
не обратимая
Кабели силовые термоиндикаторные марки ПБаПnrЭнг(А)-FRHF-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для организации кабельных линий питания оборудования, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов) в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для организации кабельных линий питания оборудования, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов) в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Материал изоляции:
холодостойкая полимерная композиция, не содержащая галогенов
Маркировка:
цветовая:
основные токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтая
Материал внутренней оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Материал наружной оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Тип экрана:
медный
Тип брони:
алюминиевые ленты
Огнестойкое исполнение (FR):
да
Хладостойкое исполнение (ХЛ):
да
Безгалогенный:
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.1.2.1
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+70
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
кабели силовые на напряжение 0,66; 1 кВ - 27.32.13.110
кабели силовые на напряжение 3 кВ - 27.32.14.110
Стандарт изготовления:
кабели силовые на напряжение 0,66; 1 кВ - ТУ 27.32.13-042-29225139-2024
кабели силовые на напряжение 3 кВ - ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ:
ГОСТ 31996-2012
