АПвБаПнг(А)-HF-ХЛ
Хладостойкое исполнение (ХЛ)
Бронированный
Безгалогенный (HF)
Групповой прокладки
Без экрана
Хладостойкое исполнение (ХЛ)БронированныйБезгалогенный (HF)Групповой прокладкиБез экрана

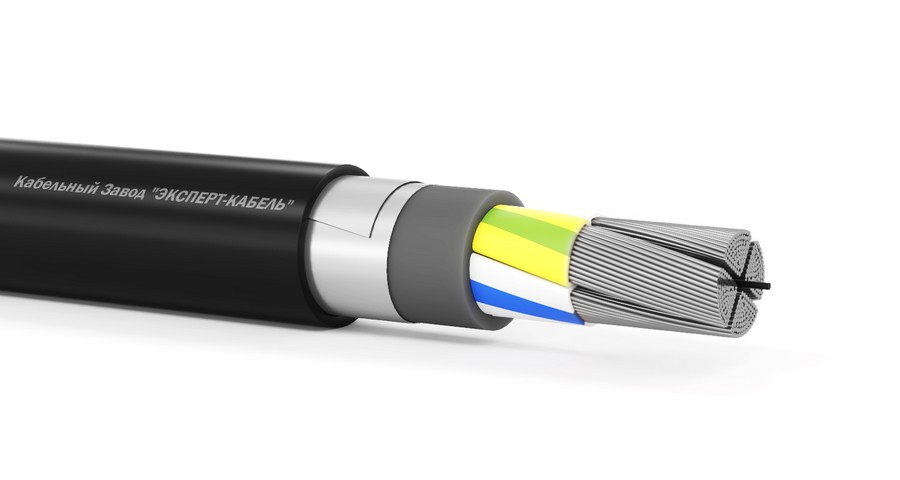

Описание:
кабели силовые с алюминиевыми токопроводящими жилами, изоляцией из сшитого полиэтилена, внутренней оболочкой из холодостойкой полимерной композиции, не содержащая галогенов, броней из алюминиевых лент, защитным шлангом из холодостойкой полимерной композиции, не содержащая галогенов.
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Изоляция:
сшитый полиэтилен
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Броня:
алюминиевые ленты
Наружная оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Кабели силовые марки АПвБаПнг(А)-HF-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Материал изоляции:
сшитый полиэтилен
Маркировка:
цветовая:
основные токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтая
Материал внутренней оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Материал наружной оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Тип брони:
алюминиевые ленты
Хладостойкое исполнение (ХЛ):
да
Безгалогенный:
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.1.2.1
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+90
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
кабели силовые на напряжение 0,66; 1 кВ - 27.32.13.110
кабели силовые на напряжение 3 кВ - 27.32.14.110
Стандарт изготовления:
кабели силовые на напряжение 0,66; 1 кВ - ТУ 27.32.13-042-29225139-2024
кабели силовые на напряжение 3 кВ - ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ:
ГОСТ 31996-2012
