Кабели для взрывоопасных сред

Кабели для взрывоопасных зон (ВЗ)

Производство и поставка от кабельного завода «ЭКСПЕРТ-КАБЕЛЬ»

Кабели для взрывоопасных зон предназначены для эксплуатации на промышленных объектах с риском образования взрывоопасных газо-, паро- и пылевоздушных смесей. Продукция применяется для электроснабжения, управления и автоматизации оборудования в зонах классов 0, 1 и 2.

Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ» осуществляет производство кабелей для взрывоопасных сред в соответствии с требованиями ГОСТ, ПУЭ и стандартов МЭК с возможностью изготовления по индивидуальному техническому заданию.

Назначение и применение

Кабели для ВЗ используются для:

• передачи электроэнергии;
• управления технологическими процессами;
• систем КИПиА;
• промышленной автоматизации;
• передачи сигналов и данных.

Основные области применения:

• нефтегазовая и нефтехимическая промышленность;
• химические и фармацевтические производства;
• горнодобывающие предприятия и шахты;
• элеваторы, мукомольные и зерноперерабатывающие комплексы;
• АЗС, биогазовые станции, очистные сооружения;
• тоннели, подземные коммуникации, технические помещения.

Конструктивные особенности кабелей для взрывоопасных зон

Кабели для взрывоопасных сред имеют специальную конструкцию, исключающую возможность:

• искрообразования;
• перегрева токопроводящих жил;
• распространения пламени;
• продольного распространения газа внутри кабеля.

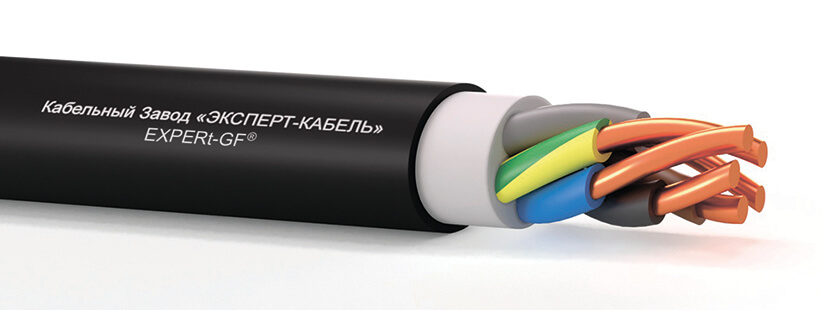

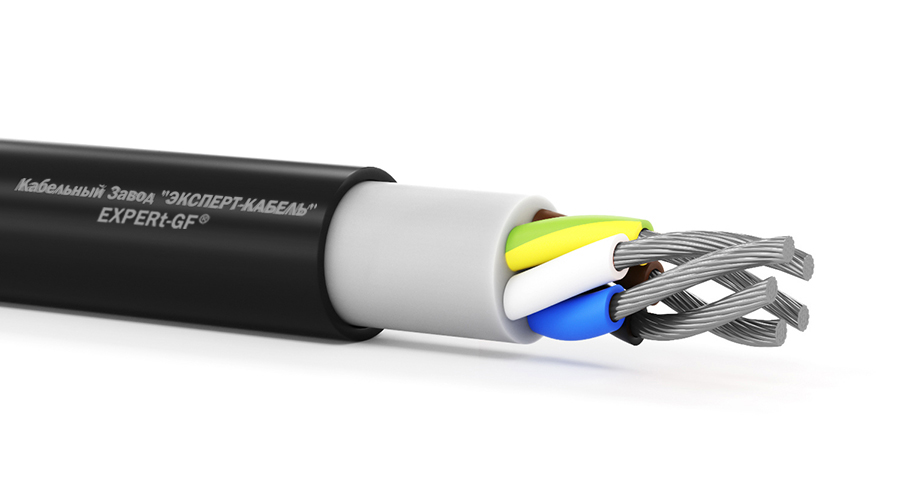

Основные элементы конструкции

Токопроводящие жилы

• медные или алюминиевые (алюминиевые — при стационарной прокладке от 16 мм²);
• однопроволочные или многопроволочные;
• в огнестойких кабелях — медные жилы со слюдосодержащими лентами.

Изоляция

• ПВХ и ПВХ пониженной пожарной опасности;
• сшитый полиэтилен (СПЭ);
• этиленпропиленовая резина (EPR);
• кремнийорганическая резина;
• безгалогенные полимерные композиции (HF, LSHF).

Уплотнение жил

• плотная скрутка жил;
• заполнение межжильного пространства;
• центральный профилированный сердечник (для зон 0 и 1).

Экран

• медные ленты или проволочная оплётка;
• снижение электромагнитных помех;
• стабилизация электрического поля в кабелях среднего напряжения.

Броня (при необходимости)

• стальная оцинкованная лента или проволока;
• защита от механических повреждений и внешних воздействий.

Наружная оболочка

• ПВХ;
• безгалогенные композиции;
• сшитые полимеры;
• этиленпропиленовая резина;
• холодостойкое и маслобензостойкое исполнение.

Пожарно-технические исполнения

• нг — не распространяющие горение;
• нг(А)-LS — пониженное дымо- и газовыделение;
• HF — без выделения коррозионно-активных газов;

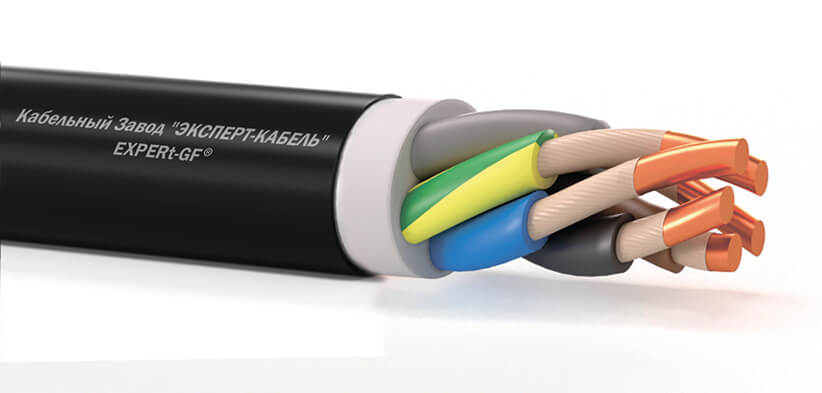

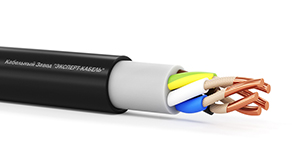

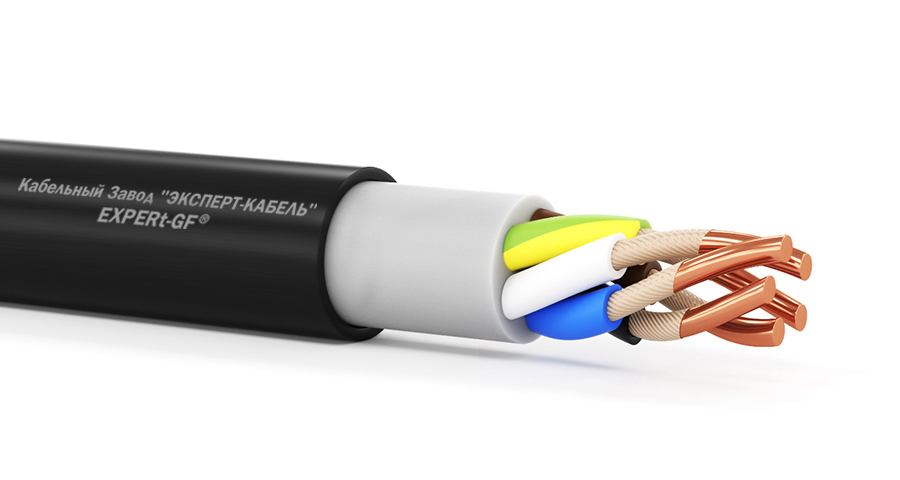

• FRLS — огнестойкие кабели;
• FRHF — огнестойкие безгалогенные кабели.

Маркировка кабелей для взрывоопасных зон начинается с обозначения «Вз».

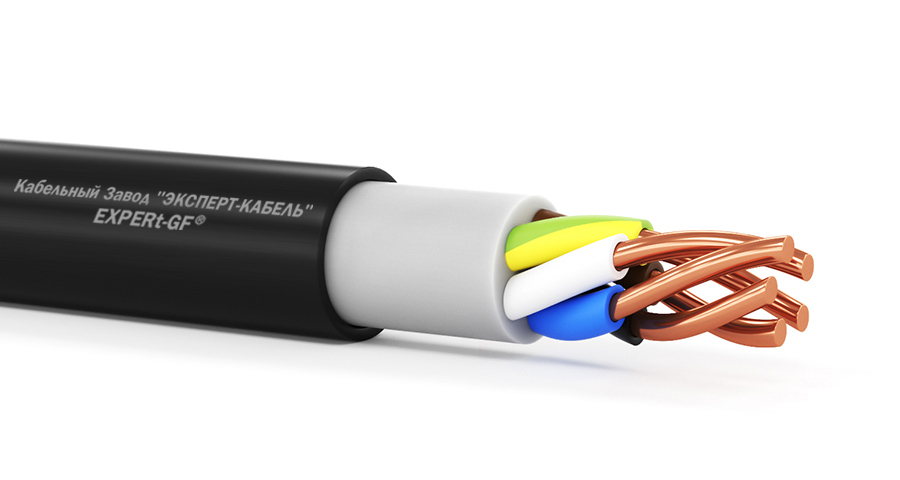

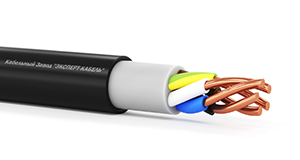

Пример: Вз-ВВГнг(А)-LS.

Нормативное соответствие

• ГОСТ 58342-2019;
• ПУЭ;
• ГОСТ Р МЭК / IEC 60079;
• требования промышленной и пожарной безопасности.

Продукция сертифицирована для применения во взрывоопасных средах.

Производство кабелей для ВЗ

Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ» осуществляет полный производственный цикл:

• изготовление медной и алюминиевой проволоки;
• производство токопроводящих жил;
• наложение изоляции, экранов, брони и оболочек;
• многоступенчатый контроль качества;
• проверка ОТК и выпуск готовой продукции.

Производственные мощности позволяют выпускать более 90 000 маркоразмеров кабельно-проводниковой продукции.

Изготовление под проект

• нестандартные конструкции;
• повышенная механическая прочность;
• полиуретановые оболочки;
• термоиндикаторные кабели;
• эксплуатация при температурах до –70 °C;
• срок службы до 40 лет.

Преимущества Завода «ЭКСПЕРТ-КАБЕЛЬ»

• собственное производство;
• стабильные сроки изготовления;
• соответствие требованиям проектных институтов;
• техническое сопровождение;
• поставки по всей России и в страны ЕАЭС.

ЭКСПЕРТ-КАБЕЛЬ – ответственный и надежный производитель кабелей и проводов как с медной, так и с алюминиевой жилой, обеспечивает энергией настоящее и будущее.
