Назначение:

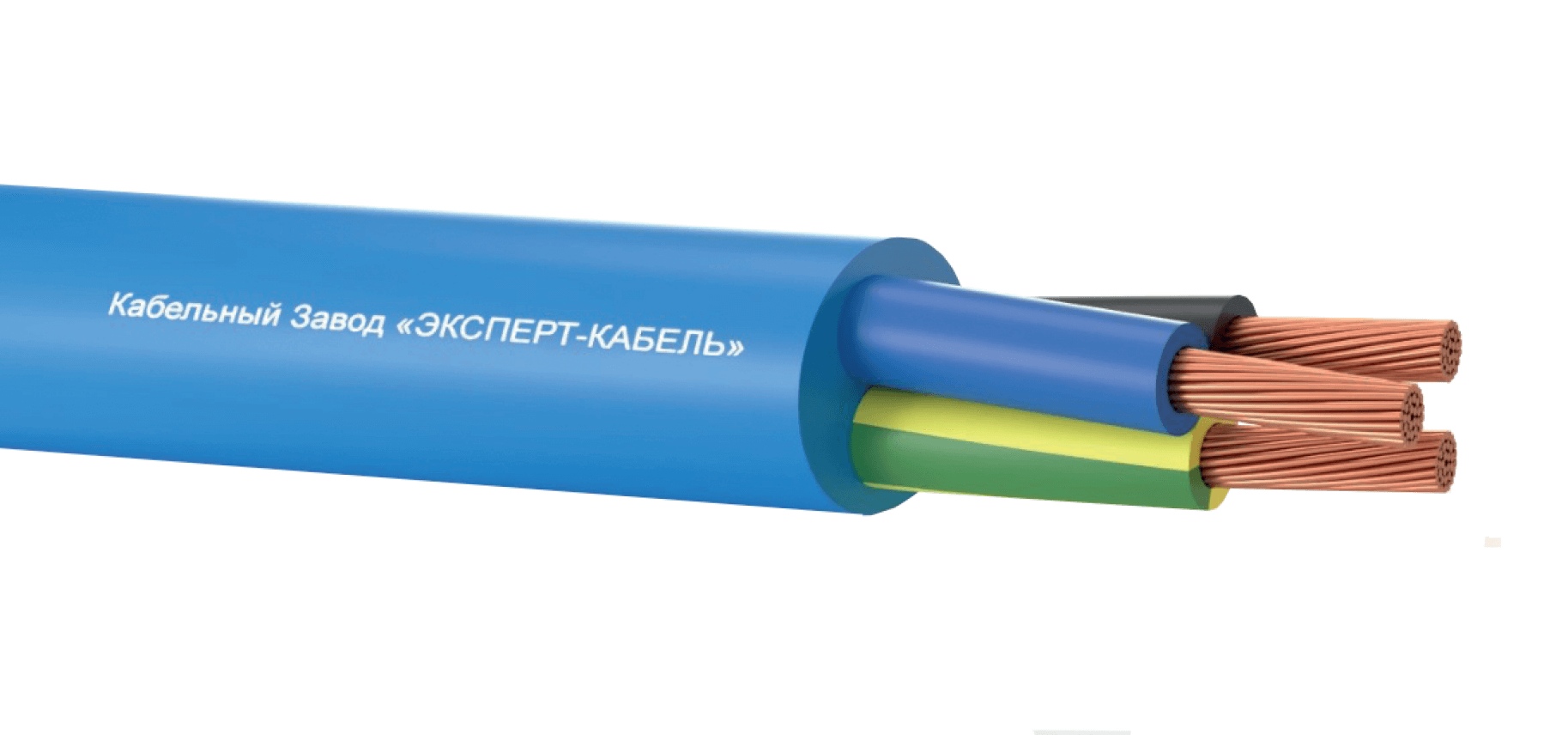

Конструкция:
| Токопроводящая жила | медная, многопроволочная, круглая, 4 класса гибкости по ГОСТ 22483-2021 |
| Изоляция | из термопластичного эластомера |
| Скрутка | изолированных жил в сердечник |
| Наружная оболочка | из термопластичного эластомера |
Технические параметры КТТ 3×4:
| Количество токопроводящих жил | 3 |
| Номинальное сечение токопроводящих жил, мм2 | 4 |
| Номинальное напряжение, кВ | 0,45/0,75 |
| Номинальная частота тока, неболее, Гц | 400 |
| Сопротивление токопроводящей жилы, Ом/км | 4.89 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 120 |
| ОКПД2 | 27.32.13.190 |
| Стандарт изготовления | ТУ 27.32.13-029-29225139-2023 |
| Соответствие по ГОСТ | ГОСТ 23286-78 |
| Маркировка | цветовая: основные токопроводящие жилы – коричневый, черный, натуральный; нулевая жила – синий; жила заземления – зелено-желтая |
| Вид климатического исполнения | любой климат - В (всеклиматическое исполнение) |
| Категория размещения по ГОСТ 15150-69 | 1-5 |
| Диапазон температур эксплуатации, °С | -40 до +70 |
| Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -15 |
| Атмосферное повышенное рабочее давление, кгс/см2 | 70 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | 70 |
| Строительная длина кабеля, м | 100 |
| Срок службы, лет | 6 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
