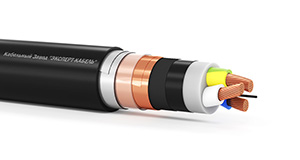

ВБаВнг(А)-LS 1×16мк - 6

Кабели силовые марки ВБаВнг(А)-LS предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 6 кВ частотой 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с изолированной или заземленной нейтралью. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях. Для прокладки на трассах без ограничения разности уровней.

Токопроводящая жила	медная, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Экран	из медных лент
Разделительный слой	из электропроводящей ленты
Разделительный слой	из электропроводящей ленты
Подушка под броню	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Броня	из алюминиевых лент
Наружная оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Количество токопроводящих жил	1
Номинальное сечение токопроводящих жил, мм2	16
Тип экрана	медные ленты
Номинальное напряжение, кВ	6
Номинальная частота тока, не более, Гц	50
Сопротивление токопроводящей жилы, Ом/км	1.15
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см	1·10^11
Допустимый ток нагрузки при прокладке на воздухе, не более, А	93
Допустимый ток нагрузки при прокладке в грунте, не более, А	107
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	14.4
Импульсное напряжение при испытании, кВ	60
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	15
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	800
ОКПД2	27.32.14.111
Стандарт изготовления	ТУ 27.32.14-028-29225139-2023
Соответствие по ГОСТ	ГОСТ 34834-2022
С низким дымо- и газовыделением	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.2.2
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
