Вз-АРэЭаКаПснг(А)-HF-ХЛ 5×240мс/185 - 1

Назначение:

Кабели силовые марки Вз-АРэЭаКаПснг(А)-HF-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Для прокладки во взрывоопасных зонах классов B-Iб, B-Iг, B-II и B-IIa.

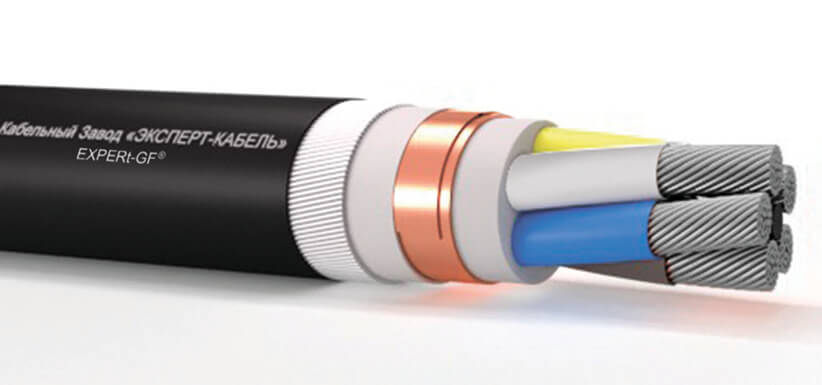

Конструкция:

Токопроводящая жилаалюминиевая, многопроволочная, секторная, 2 класса гибкости по ГОСТ 22483-2012
Изоляцияиз этиленпропиленовой резины
Скруткаизолированных жил в сердечник с заполнением внутреннего промежутка
Экраниз алюминиевых проволок
Внутренняя оболочкаиз холодостойкой полимерной композиции, не содержащей галогенов
Разделительный слойповерх экрана
Броняиз алюминиевых проволок
Защитный шлангиз холодостойкой сшитой полимерной композиции, не содержащей галогенов

Технические параметры Вз-АРэЭаКаПснг(А)-HF-ХЛ 5×240мс/185 - 1:

Количество токопроводящих жил5
Номинальное сечение токопроводящих жил, мм2240
Минимальное сечение проволочного экрана, мм2185
Номинальное напряжение, кВ1
Номинальная частота тока, не более, Гц50
Сопротивление токопроводящей жилы, Ом/км0.0754
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см1·10^12
Допустимый ток нагрузки при прокладке на воздухе, не более, А408.3
Допустимый ток нагрузки при прокладке в грунте, не более, А351.5
Допустимый ток 1 сек КЗ, не более, кА22.33
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ2.4
Длительно допустимая температура нагрева жил, °С90
Допустимая температура нагрева жил в режиме перегрузки, °С140
Предельная температура при КЗ, °С250
Минимальный радиус изгиба при монтаже, наружных диаметров7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н7200
ОКПД227.32.13.112
Стандарт изготовленияТУ 27.32.13-033-29225139-2024
Соответствие по ГОСТГОСТ 58342-2019
Маркировкацветовая: токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтый
Безгалогенныйда
Класс пожарной опасности по ГОСТ 31565-2012П1б.8.1.2.1
Вид климатического исполненияхолодный климат - ХЛ
Категория размещения по ГОСТ 15150-691-5
Диапазон температур эксплуатации, °С-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -40
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С+90
Строительная длина кабеля, мсогласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)10
Срок службы, лет40

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
