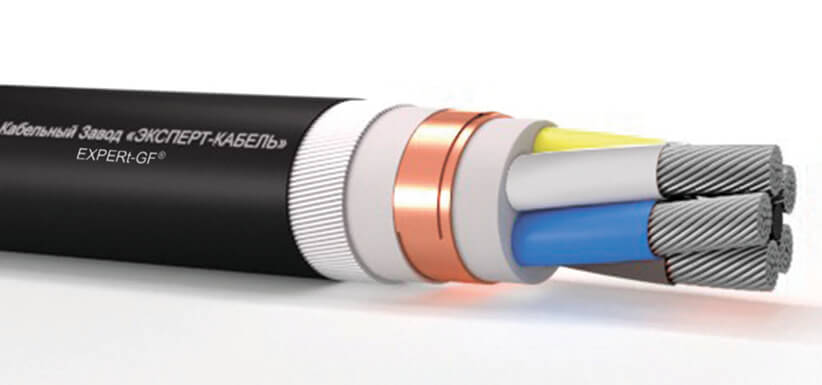

Вз-АРэЭаКаПснг(А)-HF-ХЛ 4×50мк/35 - 0,66

Кабели силовые марки Вз-АРэЭаКаПснг(А)-HF-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Для прокладки во взрывоопасных зонах классов B-Iб, B-Iг, B-II и B-IIa.

Токопроводящая жила	алюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из этиленпропиленовой резины
Скрутка	изолированных жил в сердечник с заполнением внутреннего промежутка
Экран	из алюминиевых проволок
Внутренняя оболочка	из холодостойкой полимерной композиции, не содержащей галогенов
Разделительный слой	поверх экрана
Броня	из алюминиевых проволок
Защитный шланг	из холодостойкой сшитой полимерной композиции, не содержащей галогенов

Количество токопроводящих жил	4
Номинальное сечение токопроводящих жил, мм2	50
Минимальное сечение проволочного экрана, мм2	35
Номинальное напряжение, кВ	0.66
Номинальная частота тока, не более, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.387
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см	1·10^12
Допустимый ток нагрузки при прокладке на воздухе, не более, А	144.2
Допустимый ток нагрузки при прокладке в грунте, не более, А	142.3
Допустимый ток 1 сек КЗ, не более, кА	4.56
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	140
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	1500
ОКПД2	27.32.13.112
Стандарт изготовления	ТУ 27.32.13-033-29225139-2024
Соответствие по ГОСТ	ГОСТ 58342-2019
Маркировка	цветовая: токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтый
Безгалогенный	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.1.2.1
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-40
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	10
Срок службы, лет	40

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
