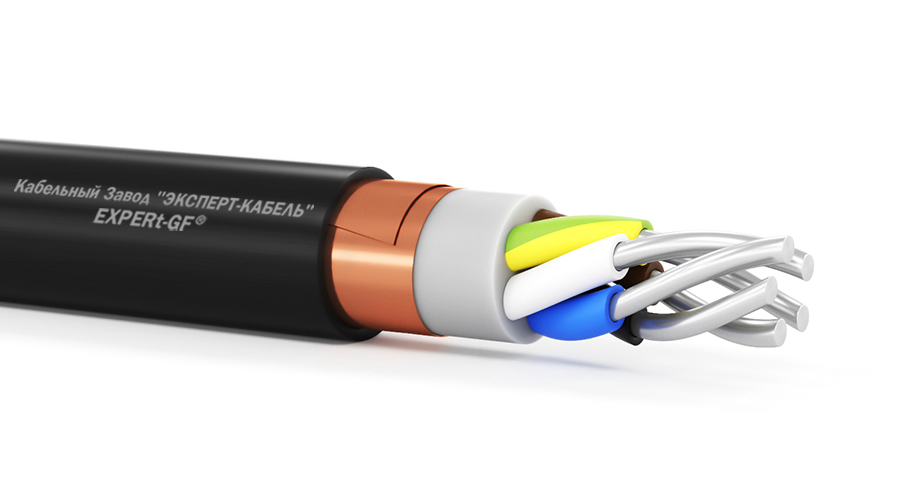

Вз-АПсПГнг(А)-HF 3×400мк+1×185мк - 1

Кабели силовые марки Вз-АПсПГнг(А)-HF предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Для прокладки во взрывоопасных зонах классов B-Iб, B-Iг, B-II и B-IIa.

Токопроводящая жила	алюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Дополнительная жила меньшего сечения	алюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из сшитой полимерной композиции, не содержащей галогенов
Скрутка	изолированных жил в сердечник с заполнением внутреннего промежутка
Внутренняя оболочка	из полимерной композиции, не содержащей галогенов
Наружная оболочка	из полимерной композиции, не содержащей галогенов

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	400
Количество дополнительных жил меньшего сечения	1
Номинальное сечение дополнительной жилы меньшего сечения, мм2	185
Номинальное напряжение, кВ	1
Номинальная частота тока, не более, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.047
Сопротивление дополнительной жилы меньшего сечения, Ом/км	0.0991
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см	1,5·10^11
Допустимый ток нагрузки при прокладке на воздухе, не более, А	611
Допустимый ток нагрузки при прокладке в грунте, не более, А	506
Допустимый ток 1 сек КЗ, не более, кА	37.39
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	2.4
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	130
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	12000
ОКПД2	27.32.13.112
Стандарт изготовления	ТУ 27.32.13-031-29225139-2022
Соответствие по ГОСТ	ГОСТ 58342-2019
Маркировка	цветовая: токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтый
Безгалогенный	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.1.2.1
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	40

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
