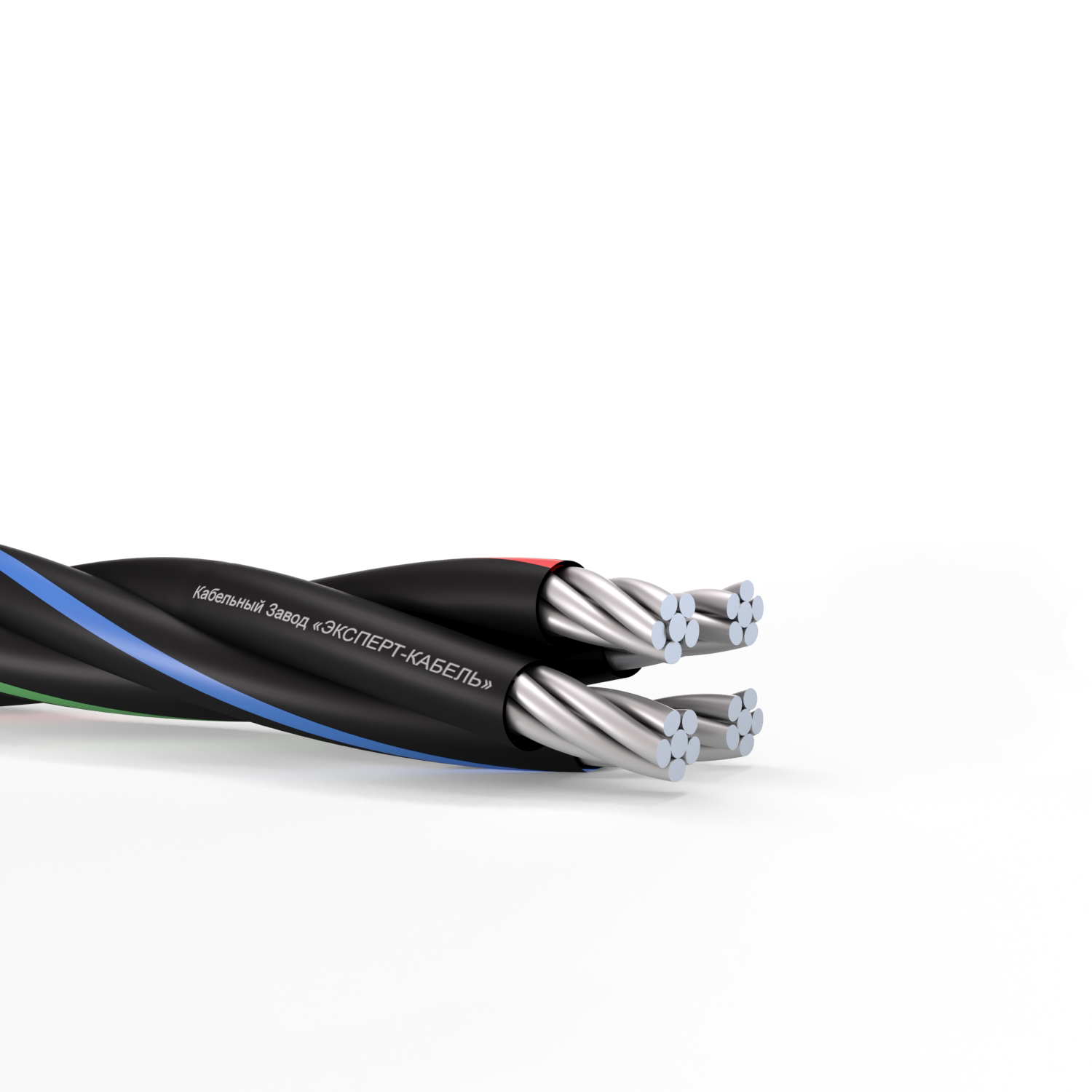

СИП-2 3×16+1×54,6+1×16 - 0,6/1

Назначение:

Провода самонесущие марки СИП-2 предназначены: Для передачи электроэнергии напряжением до 0,6/1 кВ включительно и номинальной частой 50 Гц по магистралям воздушных линий электропередачи и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Конструкция:

Основная жилаалюминиевая, многопроволочная, круглая, уплотненная
Нулевая несущая жилаиз алюминиевого сплава, многопроволочная, круглая, уплотненная
Вспомогательная жилаалюминиевая, многопроволочная, круглая, уплотненная
Изоляцияиз светостабилизированного сшитого полиэтилена
Скруткаизолированных основных жил вокруг изолированной несущей жилы

Технические параметры СИП-2 3×16+1×54,6+1×16 - 0,6/1:

Количество основных жил3
Номинальное сечение основной жилы, мм2 16
Количество нулевых несущих жил1
Номинальное сечение нулевой несущей жилы, мм254.6
Количество вспомогательных жил1
Номинальное сечение вспомогательной жилы, мм216
Номинальное напряжение, кВ0,6/1
Номинальная частота тока, не более, Гц50
Сопротивление основной жилы, Ом/км1.91
Сопротивление нулевой несущей жилы, Ом/км 0.63
Сопротивление вспомогательной жилы, Ом/км1.91
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см1·10^12
Допустимый ток нагрузки, не более, А 100
Допустимый ток 1 сек КЗ, не более, кА1.5
Длительно допустимая температура нагрева жил, °С90
Предельная температура при КЗ, °С250
Минимальный радиус изгиба при монтаже, наружных диаметров10
ОКПД227.32.14.120
Стандарт изготовленияТУ 27.32.14-016-29225139-2018
Соответствие по ГОСТГОСТ 31946-2012
Маркировкацветовая: основные жилы - зеленый/синий/красный
Вид климатического исполнениялюбой климат - В (всеклиматическое исполнение)
Категория размещения по ГОСТ 15150-691, 2 и 3
Диапазон температур эксплуатации, °Сот -60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -20
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С90
Строительная длина кабеля, мсогласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)3
Срок службы, лет40

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
