Назначение:

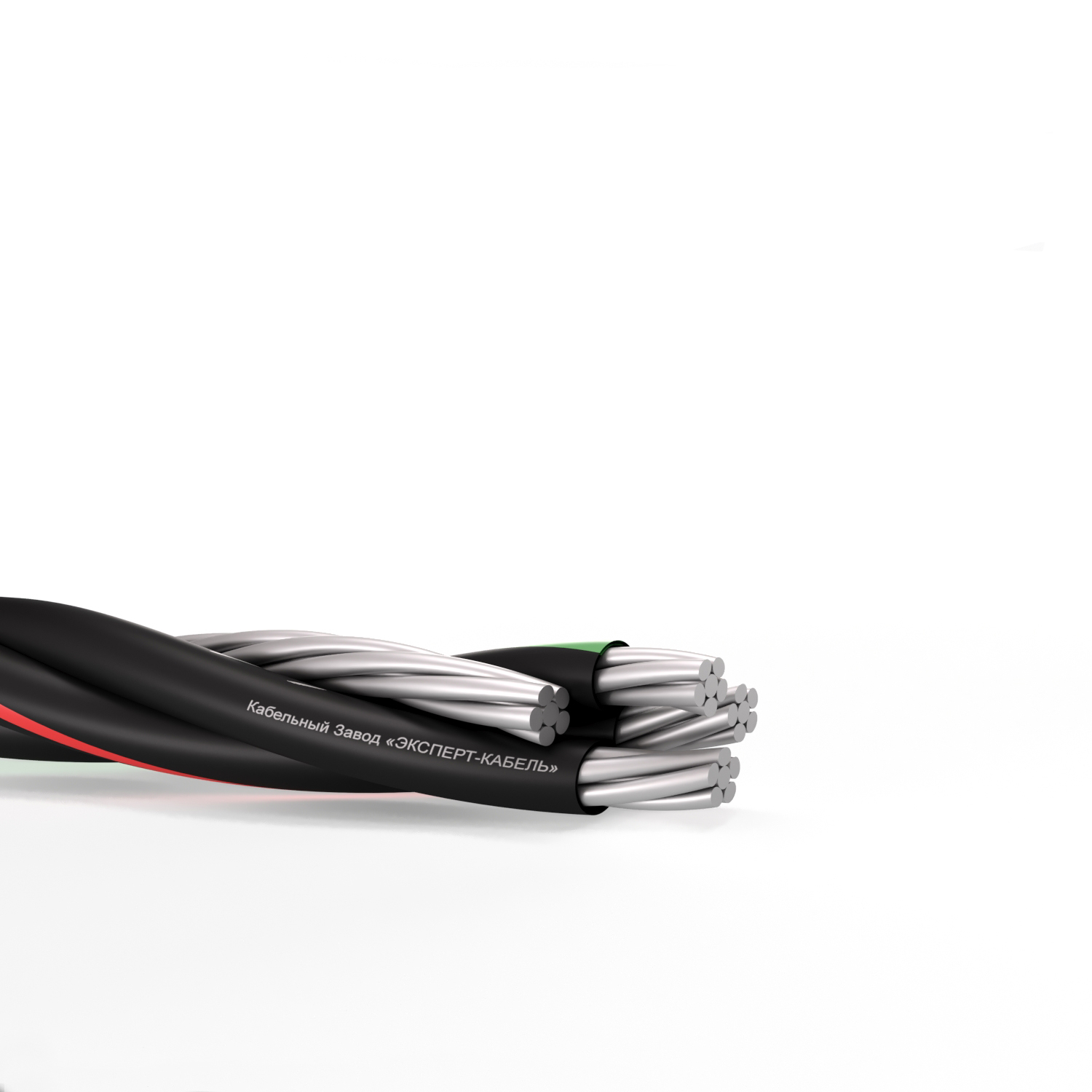

Конструкция:
| Основная жила | алюминиевая, многопроволочная, круглая, уплотненная |
| Нулевая несущая жила | из алюминиевого сплава, многопроволочная, круглая, уплотненная |
| Изоляция | из светостабилизированного сшитого полиэтилена |
| Скрутка | изолированных основных жил вокруг неизолированной несущей жилы |
Технические параметры СИП-1 3×95+1×70 - 0,6/1:
| Количество основных жил | 3 |
| Номинальное сечение основной жилы, мм2 | 95 |
| Количество нулевых несущих жил | 1 |
| Номинальное сечение нулевой несущей жилы, мм2 | 70 |
| Номинальное напряжение, кВ | 0,6/1 |
| Номинальная частота тока, не более, Гц | 50 |
| Сопротивление основной жилы, Ом/км | 0.32 |
| Сопротивление нулевой несущей жилы, Ом/км | 0.493 |
| Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см | 1·10^12 |
| Допустимый ток нагрузки, не более, А | 300 |
| Допустимый ток 1 сек КЗ, не более, кА | 8.8 |
| Длительно допустимая температура нагрева жил, °С | 90 |
| Предельная температура при КЗ, °С | 250 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 10 |
| ОКПД2 | 27.32.14.120 |
| Стандарт изготовления | ТУ 27.32.14-016-29225139-2018 |
| Соответствие по ГОСТ | ГОСТ 31946-2012 |
| Маркировка | цветовая: основные жилы - зеленый/синий/красный |
| Вид климатического исполнения | любой климат - В (всеклиматическое исполнение) |
| Категория размещения по ГОСТ 15150-69 | 1, 2 и 3 |
| Диапазон температур эксплуатации, °С | от -60 до +50 |
| Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -20 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | 90 |
| Строительная длина кабеля, м | согласовывается при заказе |
| Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 3 |
| Срок службы, лет | 40 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
