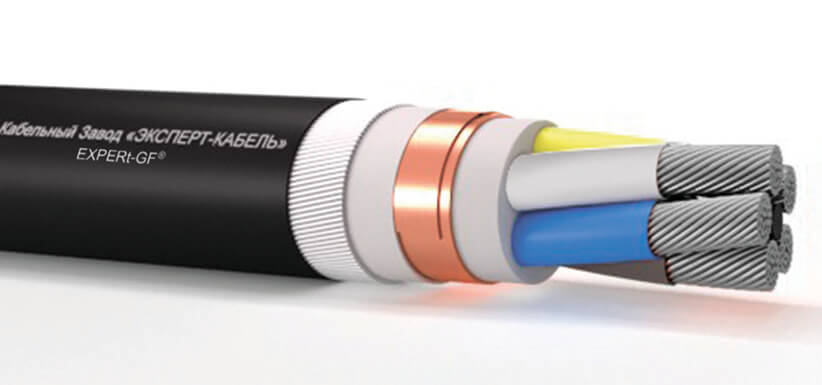

Вз-РэКПЭнг(А)-FRHF 1×10ок - 0,66

Кабели силовые марки Вз-РэЭаКПнг(А)-FRHF предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара. Для использования в электроустановках во взрывоопасных зонах всех классов, а также при прокладке по капитальным и основным вертикальным и наклонным горным выработкам, скважинам с углом наклона более 45° в соответствии с федеральными нормами и правилами в области промышленной безопасности.

Токопроводящая жила	медная, однопроволочная, круглая, 1 класса гибкости по ГОСТ 22483-2012
Термический барьер	обмотка двумя слоями слюдосодержащих лент
Изоляция	из этиленпропиленовой резины
Экран	медный
Внутренняя оболочка	из полимерной композиции, не содержащей галогенов
Разделительный слой	поверх экрана
Броня	из стальных оцинкованных лент
Наружная оболочка	из полимерной композиции, не содержащей галогенов

Количество токопроводящих жил	1
Номинальное сечение токопроводящих жил, мм2	10
Номинальное напряжение, кВ	0.66
Номинальная частота тока, не более, Гц	50
Сопротивление токопроводящей жилы, Ом/км	1.83
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, не менее, Ом*см	1*(10^12)
Допустимый ток нагрузки при прокладке на воздухе, не более, А	78
Допустимый ток нагрузки при прокладке в грунте, не более, А	85
Допустимый ток 1 сек КЗ, не более, кА	1.4
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	130
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	10
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	500
ОКПД2	27.32.13.110
Стандарт изготовления	ТУ 27.32.13-033-29225139-2024
Маркировка	цветовая: токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтый
Безгалогенный	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.7.1.2.1
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	10
Срок службы, лет	40

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
