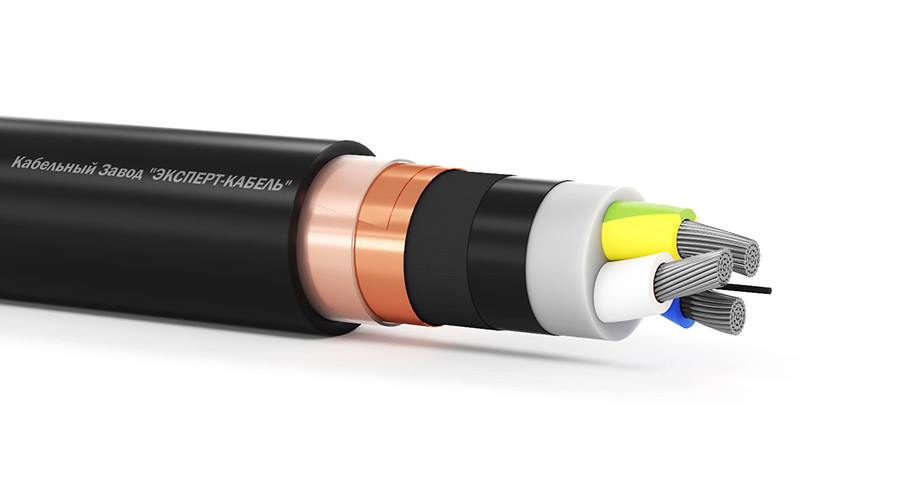

АВВГ-ХЛ 1х16мк-6

Кабели силовые марки АВВГ-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе с пониженной температурой до -65°С.

Токопроводящая жила	алюминиевая, многопроволочная круглая,2 класса гибкости по ГОСТ 22483
Изоляция	из холодостойкого ПВХ пластиката
Экран	медный
Разделительный слой	в виде обмотки электропроводящими лентами
Разделительный слой	в виде обмотки электропроводящими лентами
Наружная оболочка	из холодостойкого ПВХ пластиката

Количество токопроводящих жил	1
Номинальное сечение токопроводящих жил, мм2	16
Минимальное сечение проволочного экрана, мм2	16
Номинальное напряжение, кВ	6
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	1.91
Допустимый ток нагрузки при прокладке на воздухе, не более, А	71
Допустимый ток нагрузки при прокладке в грунте, не более, А	82
Переменное напряжение частотой 50 Гц при испытании в течение 5 минут, кВ	12.6
Импульсное напряжение при испытании, кВ	60
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	15
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	30
ОКПД2	27.32.14.110
Стандарт изготовления	ТУ 3530-006-29225139-2016
Соответствие по ГОСТ	34834-2022
Класс пожарной опасности по ГОСТ 31565-2012	О1.8.2.5.4
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
