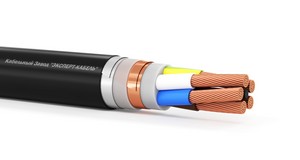

ВБаШвЭнг(А)-ХЛ 1×2,5ок - 0,66

Кабели силовые марки ВБаШвЭнг(А)-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 и 3 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Допускается применение кабелей для прокладки в земле (в траншеях). Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях) в климатических условиях с пониженной температурой до -60°С. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

Токопроводящая жила	медная, однопроволочная, круглая, 1 класса гибкости по ГОСТ 22483-2012
Изоляция	из холодостойкого ПВХ пластиката пониженной горючести
Внутренняя оболочка	из холодостойкого ПВХ пластиката пониженной горючести
Экран	медный
Разделительный слой	поверх экрана
Броня	из алюминиевых лент
Защитный шланг	из холодостойкого ПВХ пластиката пониженной горючести

Количество токопроводящих жил	1
Номинальное сечение токопроводящих жил, мм2	2.5
Номинальное напряжение, кВ	0.66
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	7.41
Допустимый ток нагрузки при прокладке на воздухе, не более, А	30
Допустимый ток нагрузки при прокладке в грунте, не более, А	39
Допустимый ток 1 сек КЗ, не более, кА	0.27
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	10
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.13.110
Стандарт изготовления	ТУ 27.32.13-042-29225139-2024
Соответствие по ГОСТ	ГОСТ 31996-2012
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.5.4
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
