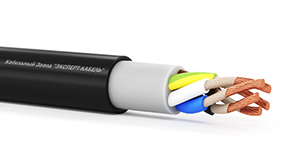

ППГнг(А)-FRHF-ХЛ 3×50мк+1×25мк - 0,66

Кабели силовые марки ППГнг(А)-FRHF-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированнойm нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разность уровней по трассе прокладки, в том числе на вертикальных участках. Для организации кабельных линий питания оборудования, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов).

Токопроводящая жила	медная, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Дополнительная жила меньшего сечения	медная, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Термический барьер	обмотка двумя слоями слюдосодержащих лент
Изоляция	из холодостойкой полимерной композиции, не содержащей галогенов
Скрутка	изолированных жил в сердечник
Внутренняя оболочка	из холодостойкой полимерной композиции, не содержащей галогенов
Наружная оболочка	из холодостойкой полимерной композиции, не содержащей галогенов

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	50
Количество дополнительных жил меньшего сечения	1
Номинальное сечение дополнительной жилы меньшего сечения, мм2	25
Номинальное напряжение, кВ	0.66
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.387
Сопротивление дополнительной жилы меньшего сечения, Ом/км	0.727
Допустимый ток нагрузки при прокладке на воздухе, не более, А	167
Допустимый ток нагрузки при прокладке в грунте, не более, А	187
Допустимый ток 1 сек КЗ, не более, кА	6.5
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.13.110
Стандарт изготовления	ТУ 27.32.13-042-29225139-2024
Соответствие по ГОСТ	ГОСТ 31996-2012
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Безгалогенный	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.7.1.2.1
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
